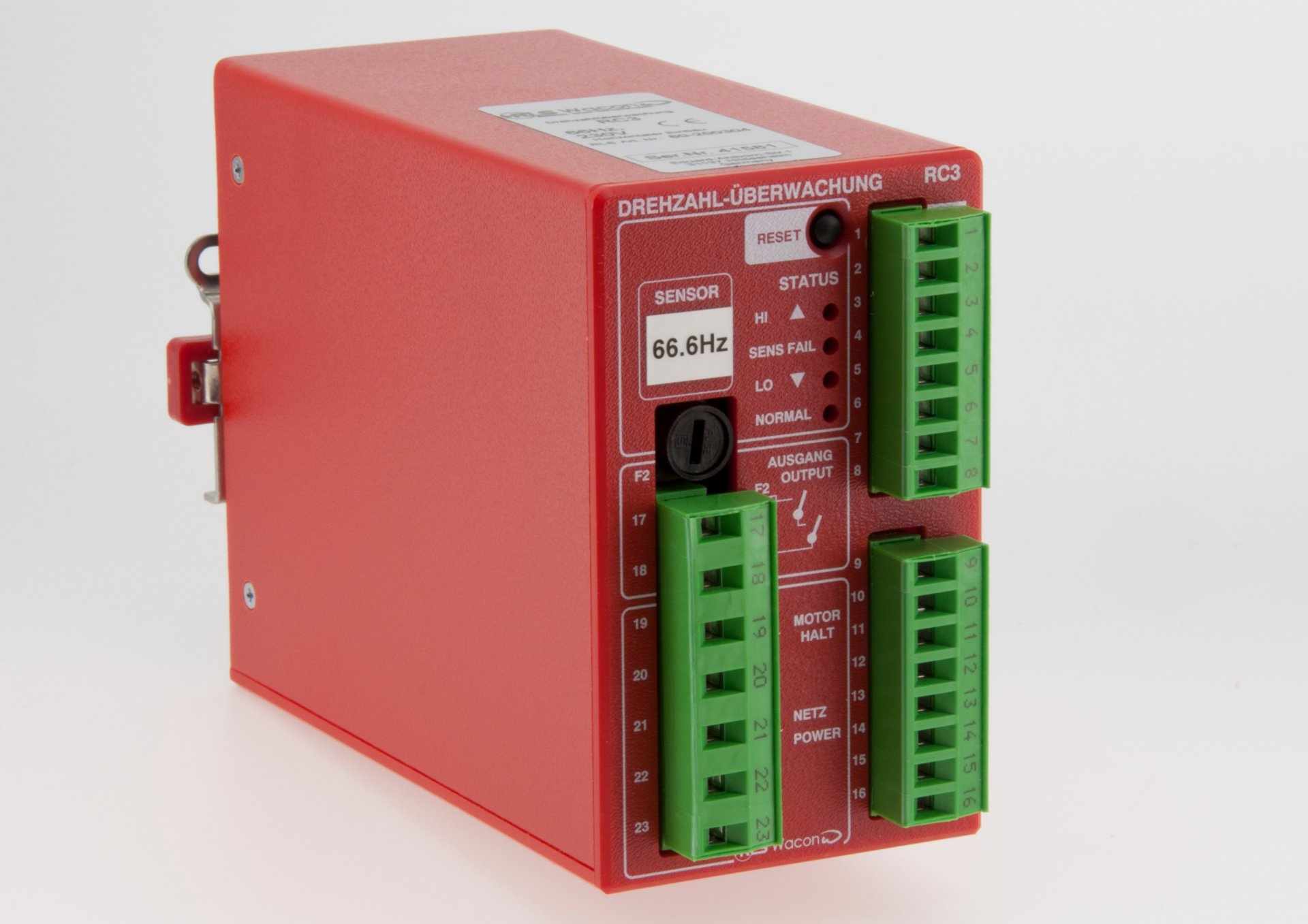

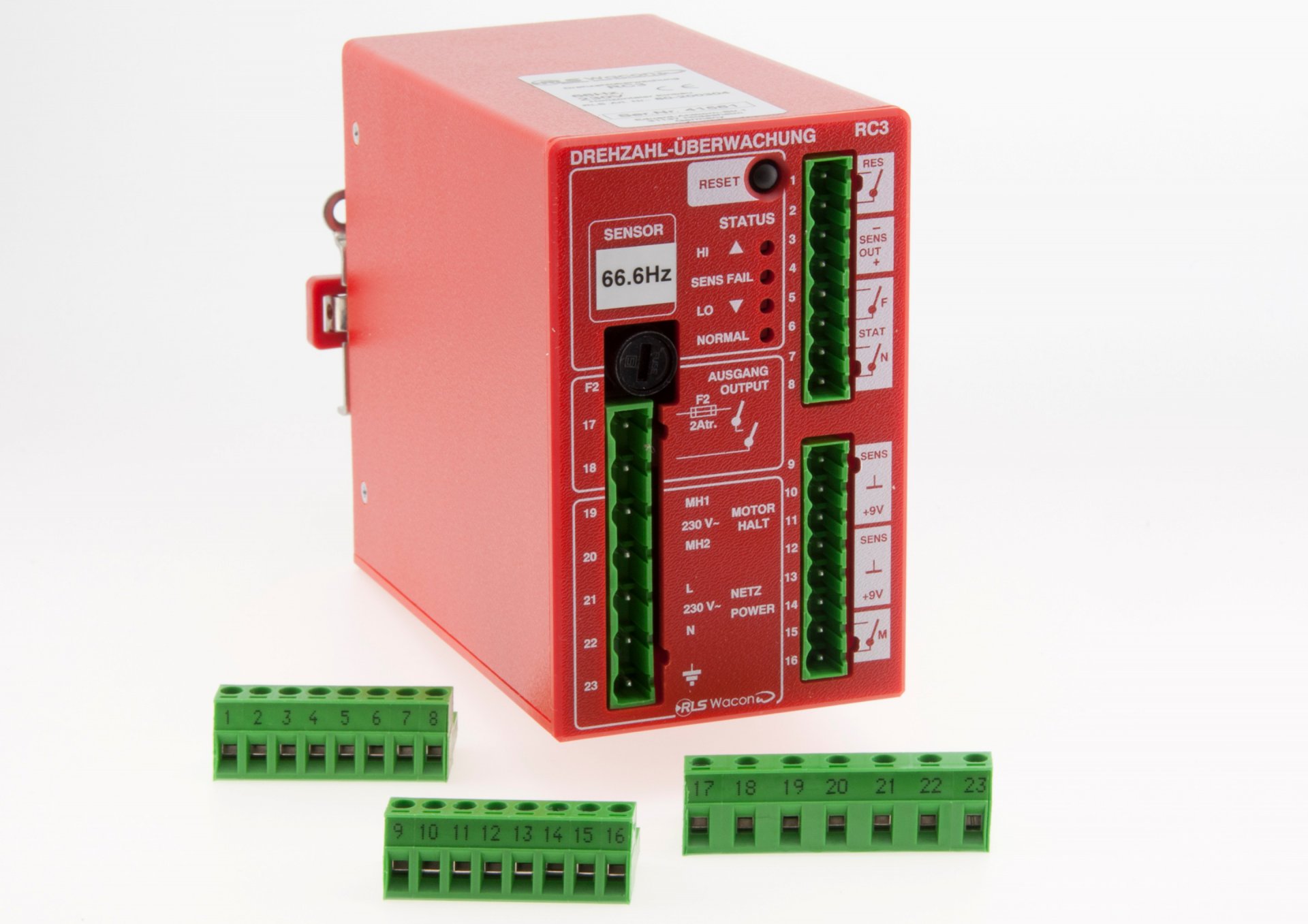

Surveillance de la vitesse RC3
Réactif pour Surveillance de la vitesse RC3:
Brève description du produit parent
La surveillance de vitesse RC3 contrôle les trois plages de vitesse : sous-vitesse, vitesse nominale et survitesse, ainsi que l’état d’inversion du sens de rotation. Les états de danger sous-vitesse, inversion du sens de rotation, survitesse et défaillance du capteur entraînent l’arrêt du moteur. Des détecteurs de proximité inductifs peuvent être adaptés comme capteurs d’impulsions. Le capteur est alimenté par l’appareil et ne nécessite donc pas de tension d’alimentation externe. Un contact de relais sans potentiel est nécessaire pour la connexion à la commande d’escalier.
Les caractéristiques particulières sont
- Arrêt en cas d’erreur
- Capteurs optiques et inductifs utilisables
- Sortie d’état avec indicateur visuel
- design compact
- faible consommation d’énergie
- Type TÜV BG testé selon EN115:2008
Le contrôle de vitesse RC3 est utilisé dans les escaliers mécaniques.
| Paramètre | Valeur |
| Tension de fonctionnement | 230 V AC +/- 10%, 40 … 60 Hz |
| Courant de commutation sortie de relais | 2 A (max. 8 A) |
| Consommation électrique | < 5 A |
| Plage de température | -20°C … 65 °C |
| Dimensions | 64 x 104 x 135 mm / 64 x 104 x 152 mm y compris le clip de montage |
| Paramètre | Valeur |
| Type de capteur | détecteur de proximité inductif |
| Capteur Tension de fonctionnement | 9 V DC (max. 50 mA) |
| Capteur de fréquence nominale | selon sélection |
| Critère de coupure Sous-régime | < 19,5 % UPMNENN |
| Critère d’arrêt survitesse | > 117 % UPMNENN |
| Critère d’arrêt Inversion du sens de rotation | de > 19,5 % à < 19,5 % UPMNENN |
| Défaillance du capteur | Court-circuit, interruption, oscillation |
| EN115:2008 |
| EN50 081-1 |
| EN50 082-1 |
| DIN EN 12015 |
| DIN EN 12016 |
| EN 61508 |
| EN 954-1 |
Informations complémentaires
| Poids | 0,0000 kg |
|---|---|
| Dimensions | 0,0000 × 0,0000 × 0,0000 cm |
| Vitesse nominale | 100 Hz, 250 Hz, 333 Hz, 500 Hz, 66 Hz, 80 Hz |
| Sens de montage |
